    户外挂壁式电动阀门专用控制箱

    产品型号： DKX-ZGW
    品  牌： BERRE
    • ≧1 台
      ￥950.00
    所 在 地： 江苏扬州邗江区
    更新日期： 2023-03-06
    详细信息
    | 询价留言


    一、户外挂壁式电动阀门专用控制箱规格：



    型号规格    		 电机功率（KW） 额定电流（A） 开度指示状态
    DKX-C 0.09～3 10 指示灯或开度表
    DKX-G 4～7.5 20
    DKX-GB 0.09～3 10 开度表
    4～7.5 20


    二、户外挂壁式电动阀门专用控制箱电气元件表

    序号    		 代号 名称 规格 数量 备注
    1 QF 空气开关NF30-CS-3P 1
    2 1KMO.1KMC 交流接触器3PB4022 2
    3 2KMO.2KMC 交流接触器3PB4022 2 红、绿、黄
    4 1SBO.1SBC.SBS 按钮LAYT40X/31 3 红、绿
    5 1HR.1HG.2HR.2HG 按钮LAYT40X/31 2 红、绿、黄
    6 1HR.1HG.2HR.2HG 指示灯AD11-25 4
    7 K1.K2.K3.K4 中间继电器HH52P 4
    8 SK 转换开关LAYT11BN 1 1A
    9 FU 熔断器 1 电动装置内
    10 1LSO.1LSC 行程开关 1 电动装置内
    11 2LSO.2LSC 行程工关   电动装置内
    12 1TSO.1TSC 力矩开关
    13 2TSO.2TSC 力矩

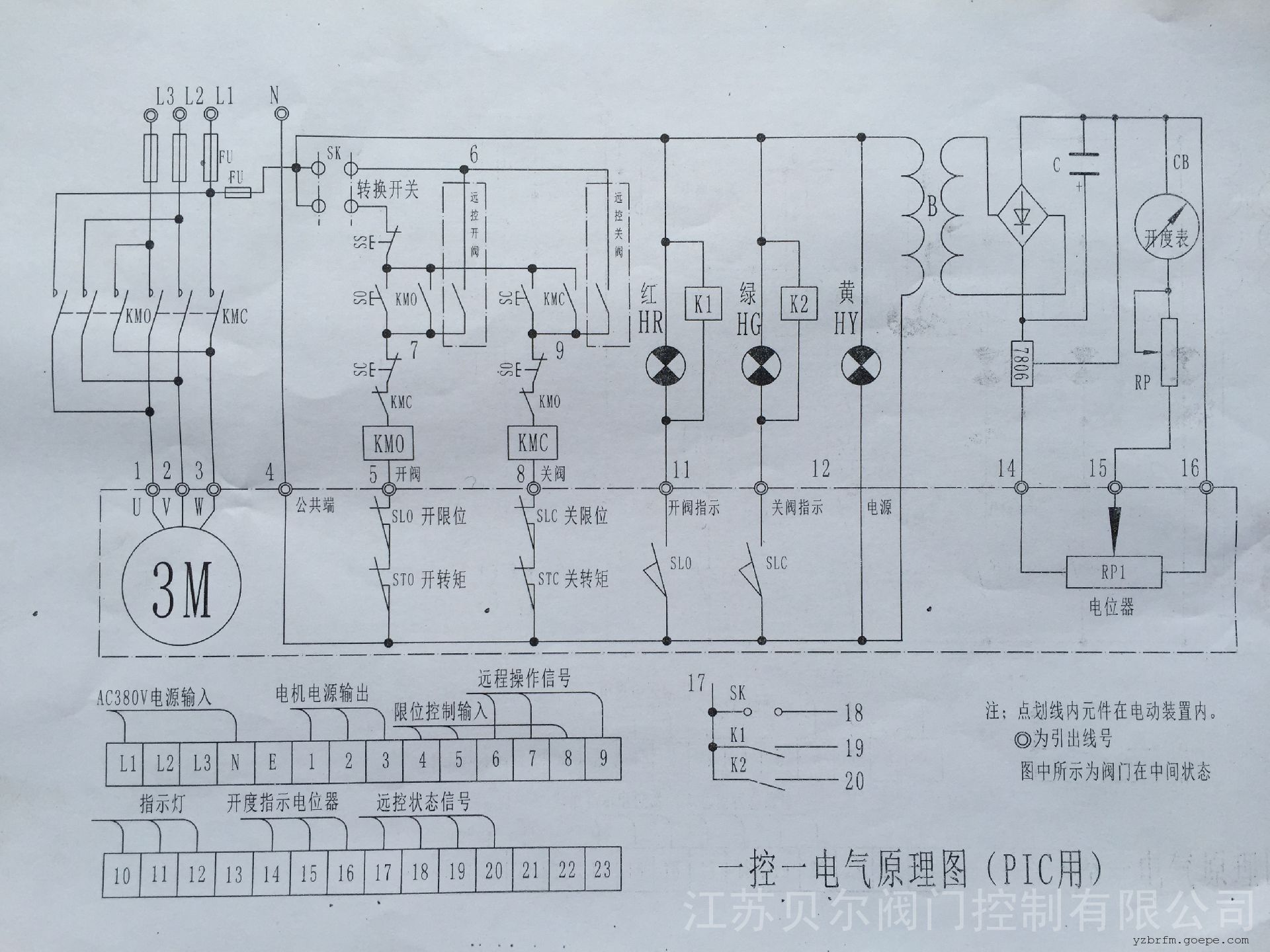

    三、户外挂壁式电动阀门专用控制箱电气原理图：
